OPE-QI SeriesLinear Programmable DC Power Supply

경제적인 가격의 2채널 고정출력, 2채널 가변출력 파워서플라이

OPE-QI Series 는 고효율의 프로그래머블 직류 전원공급장치로써 SCPI (Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C 또는 RS-485 통신을 또는 RS-485 통신을 지원하며 Bench-top 뿐만 아니라 19inch Rack에 장착이 가능하도록 설계되었습니다. PC Interface기반하에 실험실에서는 분석을, 산업현장에서는 품질관리 등 다목적으로 활용할 수 있습니다.

Dimension

19inch half x 2U size : 213mm(W) x 88mm(H) x 362mm(D)

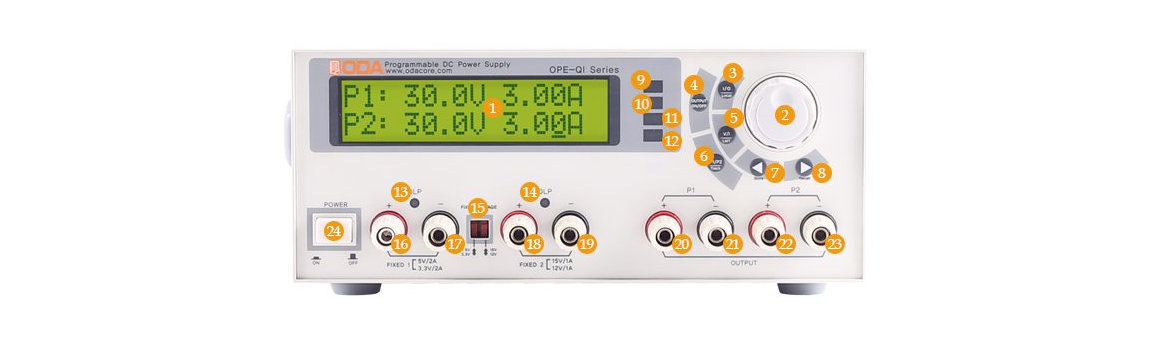

1	LCD (전압 전류 및 Message Display 모듈)	13	Fixed 1의 Over Load Protection 램프
2	전압/전류/수치적 변경 엔코더 스위치	14	Fixed 2의 Over Load Protection 램프
3	I/O 또는 LOCAL Key	15	Fixed 1과 Fixed 2의 전압 선택 스위치
4	출력전압&전류 ON/OFF	16	Fixed 1(5V/2A & 3.3V/2A) + 출력단자
5	전압/전류 선택 또는 Limit Display Key	17	Fixed 1(5V/2A & 3.3V/2A) - 출력단자
6	OUTPUT SELECT 또는 Tracking Key	18	Fixed 2(15V/1A & 12V/1A) + 출력단자
7	전압/전류 Cursor 또는 메뉴변경 Key	19	Fixed 2(15V/1A & 12V/1A) - 출력단자
8	전압/전류 Cursor 또는 메뉴변경 Key	20	가변채널 P1의 + 출력단자
9	P1채널의 Constant Current 모드 지시 램프	21	가변채널 P1의 - 출력단자
10	P2채널의 Constant Current 모드 지시 램프	22	가변채널 P2의 + 출력단자
11	P1,P2 채널 Tracking 모드 지시 램프	23	가변채널 P2의 - 출력단자
12	Remote Interface 모드 지시 램프	24	메인전원 ON/OFF 스위치

· 3-Digit 디스플레이 해상도

· 16 X 2 Big-Char Type LCD 디스플레이 장착

· CC/CV 모드

· 출력 ON/OFF 기능 제공

· Tracking Mode 기능 제공(2개 출력 동시제어)

· 2개 가변 출력 & 고정 출력

· Memory Store & Recall 기능 제공(5개 저장 가능)

· Half of 19inch(213mm) wide x 2U size(300W 이하)

· RS-232C 통신 기본장착(RS-485 통신 옵션)

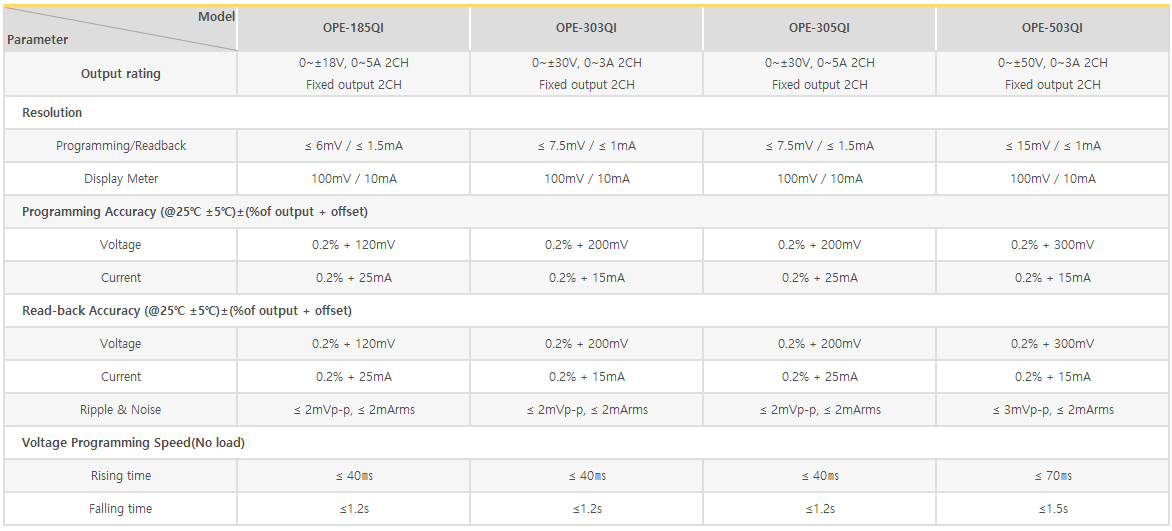

· 제품라인업 및 사양


· 옵션

· 액세서리

· OVP , OCP (원격통신제어 전용)

· AC 파워 코드(Type F)
· 출력 ON / OFF 신호제어

· 메뉴얼 (QR코드)
· 랙 마운트 지원 (브래킷 및 선반)

· 데모 소프트웨어 프로그램 (QR코드)

· Banana to Allogator 출력케이블 (+,-)
