OPS SeriesLinear Type Programmable DC Power Supply

고정밀, 고응답성, 고분해능의 싱글채널 리니어 파워서플라이!

OPS Series는 고효율, 고정밀 Programmable DC Power Supply로 RS232C, GPIB(IEEE-488.2 OPTION) Remote Interface를 통한 제어를 위해 SCPI Protocol을 제공합니다. OPS Series는 사이즈 3U-19inch Half 타입으로 제작됩니다.

Dimension

90~300W : 213mm(W) x 132mm(H) x 390mm(D)
300W~600W : 300mm(W) x 150mm(H) x 465mm(D)

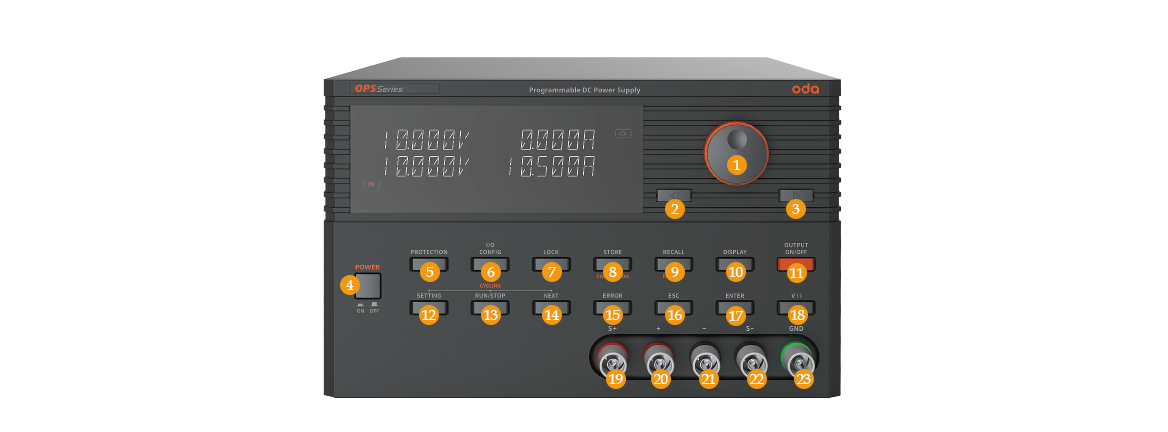

1	전압/전류/수치적 변경 엔코더 스위치	13	Cycling mode의 Step Memory Down Key
2	전압/전류 Cursor 또는 메뉴변경 Key	14	Cycling mode의 Step Memory Up Key
3	전압/전류 Cursor 또는 메뉴변경 Key	15	Cycling mode의 RUN/STOP Key
4	메인전원 ON/OFF 스위치	16	Error message Display Key
5	OVP,OCP Protection Key	17	Menu Excape Key
6	I/O Protection Key	18	전압/전류 선택 Key
7	LOCK Key	19	+ Positive Sensing
8	Save or Calibration Key	20	+ Positive Output
9	Recall or Factory Key	21	- Negative Output
10	Display Key	22	- Negative Sensing
11	출력 전압/전류 ON/OFF	23	Earth GND
12	Cycling mode의 STEP 설정 Key

· 5-Digital Display Resolution

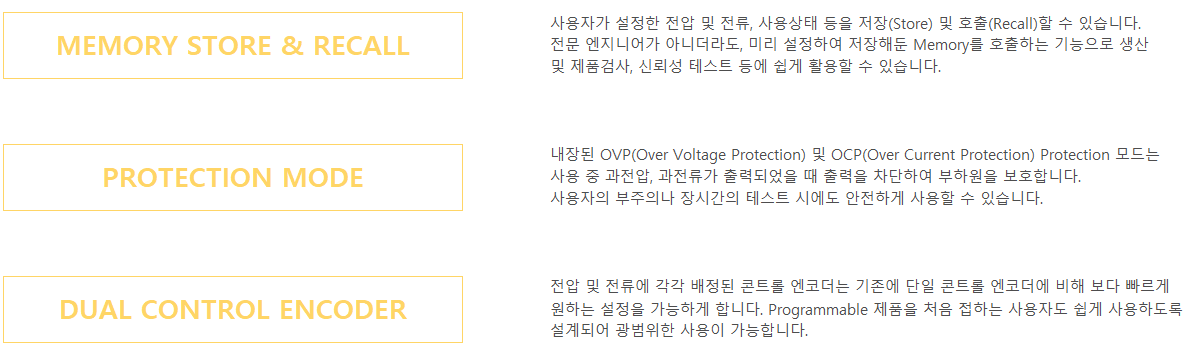

· OVP, OCP 보호 모드 제공
· Remote Voltage-Sensing(전압 강하 보상)
· UVL, OVL, UCL, OCL 모드
· Cycling Mode(Voltage, Current slope and Delay time up to 100 slots)
· 교정 기능 제공
· 패널 잠금 기능 제공
· Memory Store & Recall 기능 제공
· Factory Mode(Last state, Calibration back-up 등)
· RS232C 통신 기본 제공(GPIB 통신 옵션)

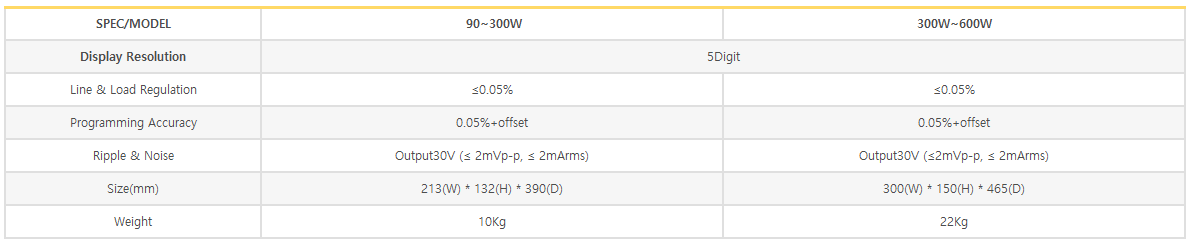

· 제품라인업 및 사양


· 옵션						· 액세서리

· GPIB 통신						· AC 파워 코드(Type F)
· Output ON/OFF Signal Control						· 메뉴얼(QR 코드)
· Rack Mount Support(Bracket and Shelf)						· 데모 소프트웨어 프로그램(QR 코드)
· Custom 옵션 가능						· Banana to Allogator DC 출력 케이블(+.-)
