BODA-PN

JA SERIES 전용 1~4채널 디지털 인디케이터

측정값 표시부터 연산•판정• 자동화 연동까지

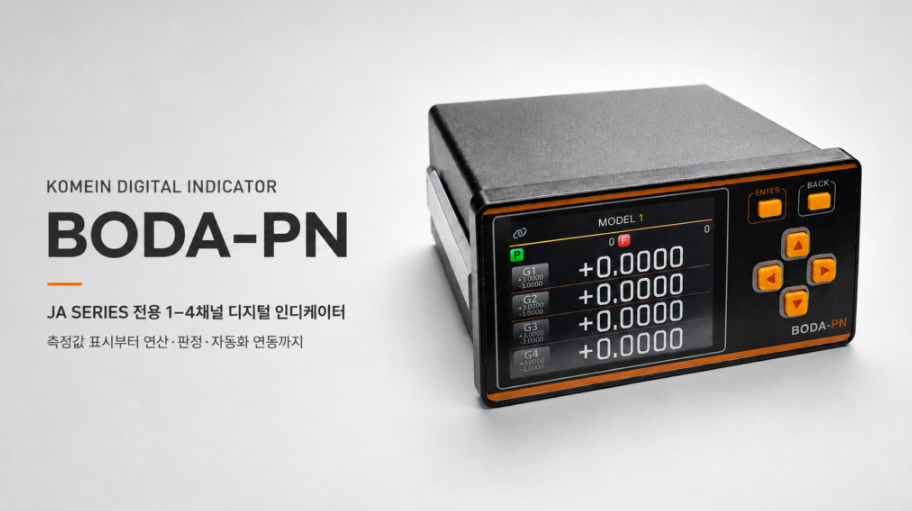

BODA-PN은 KOMEIN JA SERIES 디지털 프로브 전용 인디케이터입니다.

필요한 채널만 선택하여 사용할 수 있으며, 최대 4개의 센서 측정값을 한 화면에서 확인할 수 있습니다.

채널 간 연산 기능을 이용해 거리, 높이, 단차, 두께 및 런아웃 등 다양한 측정 시스템을 구성할 수 있습니다.

측정 결과는 인디케이터 화면과 JA SERIES 센서의 Full-Color LED를 통해 직관적으로 확인할 수 있으며,

6점 입력• 6점 출력과 시리얼 통신을 이용해 PLC 및 자동화 검사 장비와 연동할 수 있습니다.

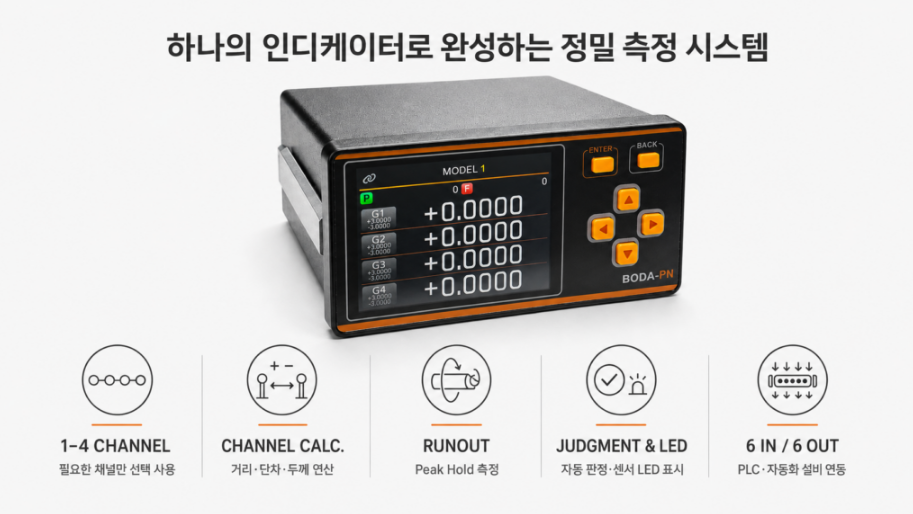

하나의 인디게이터로 완성하는 정밀 측정 시스템

1-4 CHANNEL

필요한 채널만 선택 사용

측정 포인트에 따라 필요한 채널만 활성화할 수 있습니다.

1채널 단독 측정부터 최대 4채널 다점 측정까지 하나의 인디케이터로 유연하게 구성할 수 있습니다.

CHANNEL CALC.

채널 간 연산

채널별 측정값을 조합하여 거리, 높이, 단차, 평탄도, 두께와 다점 편차를 계산할 수 있습니다.

RUNOUT

Peak Hold 런아웃 측정

측정 중 발생하는 최대값과 최소값을 검출하고 그 차이를 계산하여 회전체의 런아웃과 편심을 측정할 수 있습니다.

JUDGMENT & LED

판정 결과 현장 표시

설정된 공차를 기준으로 PASS/FAIL을 자동 판정하고, 결과를 JA SERIES 센서의 Full-Color LED로 표시할 수 있습니다.

6 IN / 6 OUT

PLC 및 자동화 설비 연동

각각 6점의 디지털 입력과 출력을 통해 측정 시작, 영점 설정, 판정 결과 출력 및 외부 설비 연동이 가능합니다.

주요 특징

JA SERIES 전용 디지털 인터페이스

BODA PN은 KOMEIN JA SERIES 디지털 프로브 전용으로 설계되었습니다.

센서와 인디케이터 사이의 내부 디지털 통신을 통해 측정 데이터를 수신하며, 각 채널의 센서 설정과 측정 상태를 인디케이터에서 통합 관리할 수 있습니다.

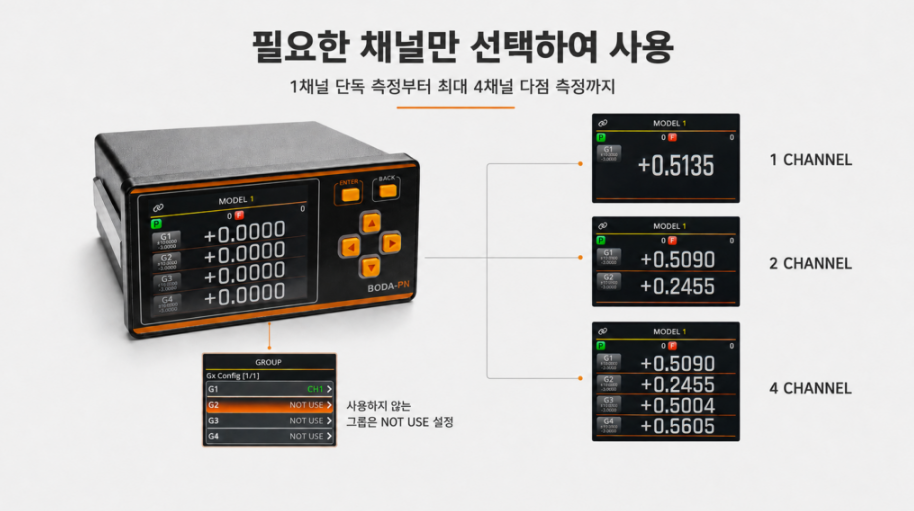

필요한 채널만 선택하는 유연한 구성

측정 목적에 따라 CH1부터 CH4까지 필요한 채널만 선택하여 사용할 수 있습니다.

사용하지 않는 채널은 측정 화면과 연산 구성에서 제외할 수 있어 단일 포인트 측정부터 다채널 복합 측정까지 효율적으로 대응합니다.

개별•전체 영점 설정

센서 채널별 영점 설정과 전체 채널 일괄 영점 설정을 지원합니다.

측정 지그의 기준 위치를 빠르게 설정할 수 있어 초기 셋업과 반복 측정 준비가 간편합니다.

센서별 측정 조건 설정

각 센서 채널의 특성과 설치 방향에 맞춰 개별 설정할 수 있습니다.

• JA SERIES 센서 타입 설정

• 측정 방향 설정

• 게인 설정

• 오프셋 보정

• 개별 및 전체 영점 설정

최대 4개의 독립 측정 그룹

G1부터 G4까지 최대 4개의 측정 그룹을 구성할 수 있습니다.

각 그룹에는 사용할 센서 채널과 연산식, 배율, 오프셋, 프리셋 및 공차 조건을 개별적으로 지정할 수 있습니다.

필요한 그룹만 선택적으로 활성화할 수 있어 여러 측정 항목을 하나의 인디케이터에서 관리할 수 있습니다.

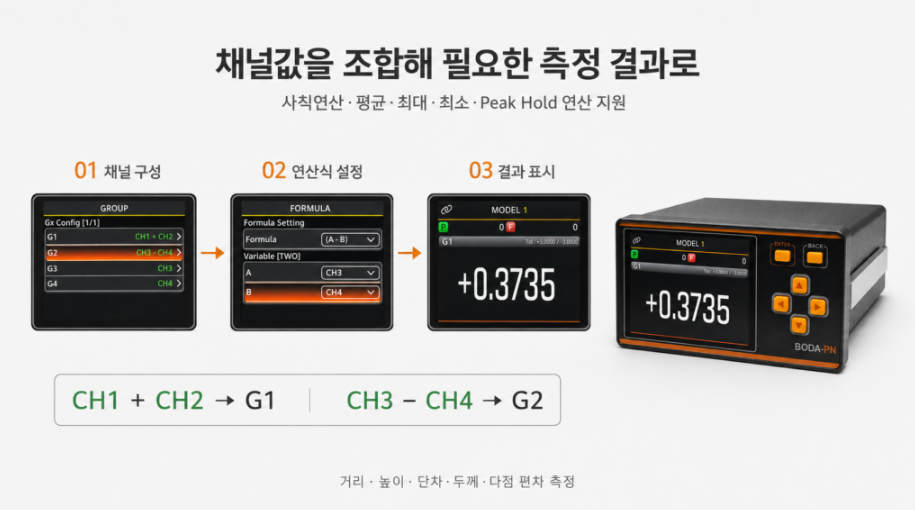

다양한 채널 연산

측정 목적에 따라 채널값을 조합하고 결과값을 보정할 수 있습니다.

기본 연산

• 단일 채널값

• 덧셈 및 뺄셈

• 곱셈 및 나눗셈

• 합계

• 평균

• 최대값 및 최소값

Peak Hold 연산

• Peak Maximum

• Peak Minimum

• Peak Maximum-Minimum

확장 연산

• 절댓값

• 삼각함수

• 배율 적용

• 오프셋 보정

• 프리셋 적용

이를 통해 단순 변위 표시뿐 아니라 거리, 두께, 단차, 평탄도, 편차와 런아웃 등 다양한 측정값을 구성할 수 있습니다.

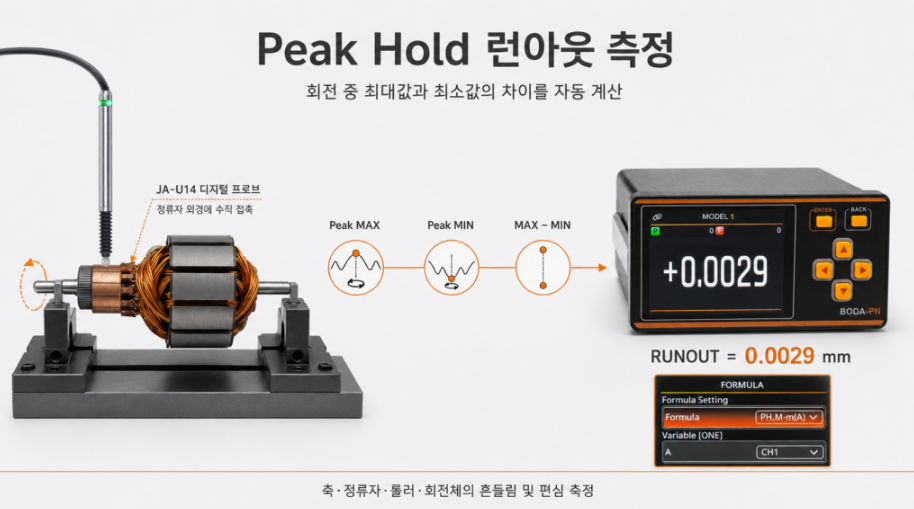

런아웃 및 편심 측정

Peak Maximum-Minimum 연산을 이용하여 회전 중 발생하는 최대 변위와 최소 변위의 차이를 측정할 수 있습니다.

축, 롤러 및 회전 부품의 흔들림과 편심을 수치로 확인하고 설정된 공차에 따라 자동 판정할 수 있습니다.

PASS/FAIL 자동 판정

각 측정 그룹에 상한값과 하한값을 설정하여 측정 결과를 자동으로 판정합니다.

여러 측정 항목을 동시에 관리할 수 있으며. 판정 결과는 화면과 외부 출력 시호를 통해 확인할 수 있습니다.

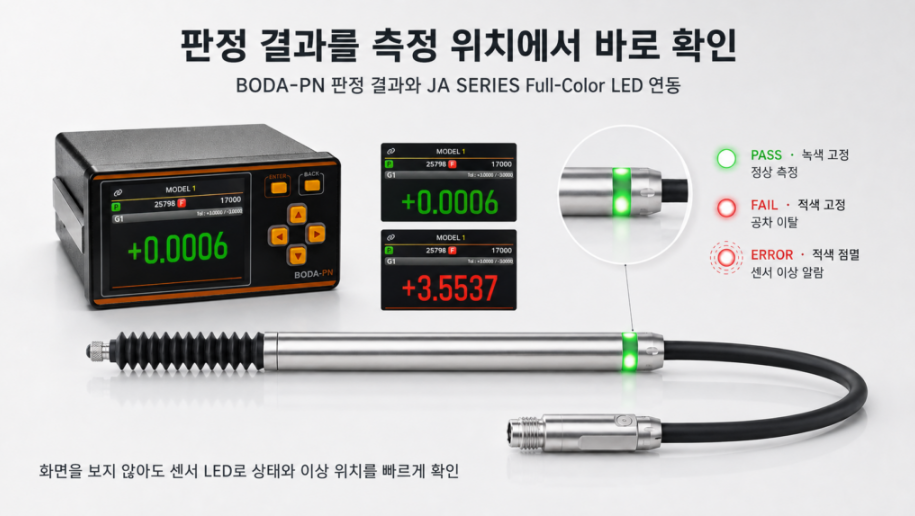

JA SERIES Full-Color LED 연동

BODA-PN의 판정 결과를 각 JA SERIES 센서의 Full-Color LED로 표시할 수 있습니다.

작업자가 인디케이터 화면을 계속 확인하지 않아도 측정 위치에서 센서의 상태와 판정 결과를 빠르게 파악할 수 있습니다.

• 정상 측정 및 PASS 상태 표시

• 공차 이탈 및 FAIL 상태 표시

• 센서 이상과 알람 상태 구분

• 다점 검사에서 이상 위치 신속 확인

측정값뿐 아니라 센서의 상태까지 현장에서 확인할 수 있어 장비 셋업, 생산 검사 및 유지보수가 편리합니다.

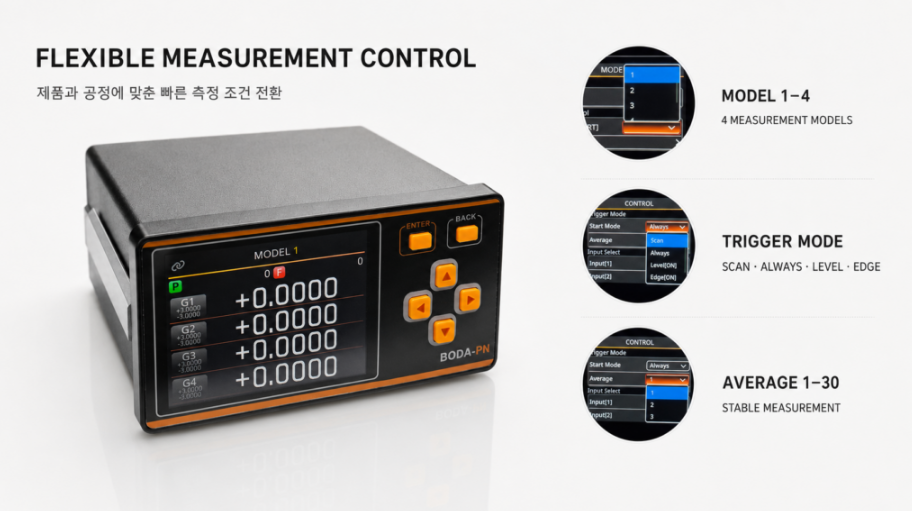

다양한 측정 시작 방식

검사 공정과 자동화 장비의 동작 조건에 맞춰 측정 시작 방식을 선택할 수 있습니다.

• 연속 측정

• 스캔 측정

• 레벨 입력 측정

• 상승 에지 입력 측정

• 하강 에지 입력 측정

외부 신호와 연동하여 측정 시점을 제어할 수 있으므로 수동 검사 지그와 자동화 설비 모두에 적용할 수 있습니다.

평균 측정 기능

측정 환경과 검사 조건에 따라 평균 횟수를 설정할 수 있습니다.

1회부터 최대 30회까지 선택할 수 있어 빠른 응답이 필요한 측정과 안정적인 평균값이 필요한 측정에 유연하게 대응합니다.

4개 측정 모델 관리

최대 4개의 측정 모델을 선택하여 사용할 수 있습니다.

제품이나 검사 조건이 변경될 때 저장된 모델을 선택하여 측정 조건을 빠르게 전환할 수 있으며, 기존 모델을 다른 모델로 복사하여 유사한 검사 조건도 편리하게 설정할 수 있습니다.

• 모델 1-4 선택

• 모델 설정 복사

• 모델 초기화

• 품목별 측정 조건 전환

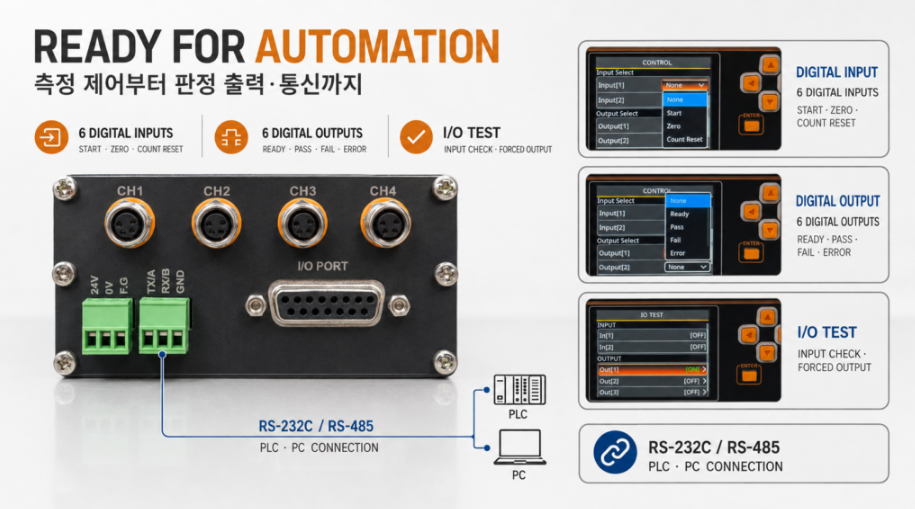

Isolated Digital I/0,6점 입력•6점 출력

각각 6점의 디지털 입력과 출력을 제공하여 PLC 및 자동화 검사 장비와 연결할 수 있습니다.

절연형 디지털 1/0

외부 설비와 연결되는 디지털 입•출력 회로에 전기적 절연 구조를 적용하여, 설비 간 전위차와 외부 노이즈가 측정 시스템에 미치는 영향을 줄일 수 있습니다.

입력 기능

• 측정 시작

• 영점 설정

• 카운터 초기화

• 미사용 설정

출력 기능

• 준비상태

• PASS

• FAIL

• ERROR

• 미사용 설정

각 입출력 접점은 검사 장비의 동작 조건에 맞춰 기능을 지정할 수 있습니다.

1/0 테스트 및 장비 셋업

인디케이터 화면에서 입력 신호 상태를 확인하고 출력 신호를 강제로 동작시킬 수 있습니다.

PLC 프로그램을 실행하지 않아도 배선 상태와 출력 장치의 동작을 확인할 수 있어

초기 장비 셋업과 유지보수 시간을 줄일 수 있습니다.

RS-232C 및 RS-485 통신

RS-232C와 RS-485 두 가지 통신인터페이스를 기본 지원하여 PC, PLC 및 외부 제어 시스템과 연결할 수 있습니다.

측정 데이터를 외부 시스템으로 전송하거나 생산 설비와 연계한 자동 측정 시스템을 구성할 수 있습니다.

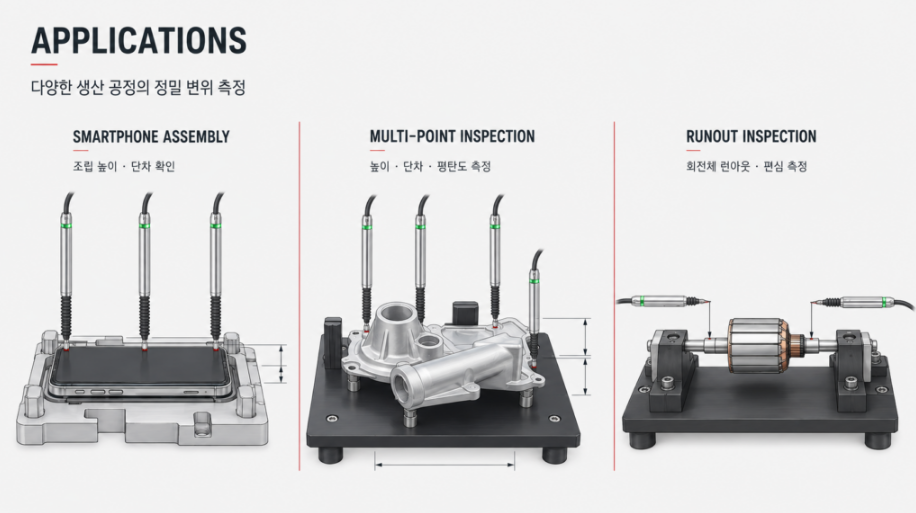

적용 분야

• 스마트폰 및 전자부품 조립 검사

• 제품 높이 및 단차 측정

• 부품 간 거리와 간격 측정

• 제품 두께 측정

• 회전체 런아웃 및 편심 검사

• 축과 롤러의 흔들림 검사

• 조립 위치 및 조립 편차 확인

• 다점 변위 측정

• 평탄도 및 높이 편차 검사

• 전용 검사 지그

• PLC 연동 자동 판정 시스템

적용 예시

스마트폰 및 전자부품 조립 검사

여러 측정 포인트의 높이와 단차를 동시에 확인하여 부품의 조립 상태, 위치 편차 및 조립 후 변형을 검사할 수 있습니다.

거리•두께•단차 측정

두 센서의 측정값을 더하거나 빼는 채널 연산을 이용해 기준면과 측정면 사이의 거리, 제품 두께 및 조립 단차를 측정할 수 있습니다.

회전체 런아웃 측정

Peak Maximum-Minimum 연산을 이용하여 축이나 롤러가 회전하는 동안 발생하는 최대 변위와 최소 변위의 차이를 측정합니다.

측정 결과에 공차를 적용하여 런아웃 상태를 자동으로 판정할 수 있습니다.

자동화 지그 내 다점 측정

최대 4개의 센서 측정값과 그룹별 연산 결과를 한 화면에서 확인하고, 판정 결과를 PLC와 센서 LED로 전달할 수 있습니다.

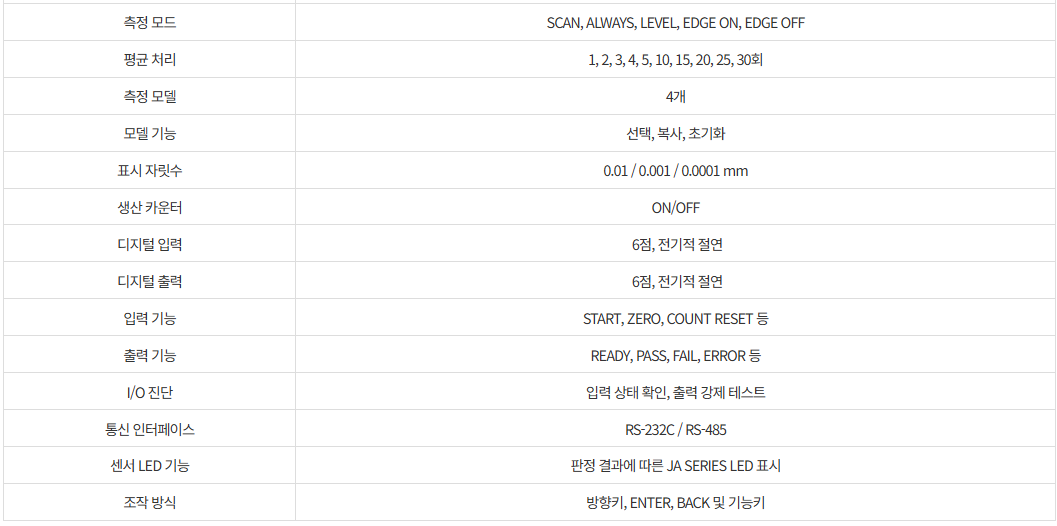

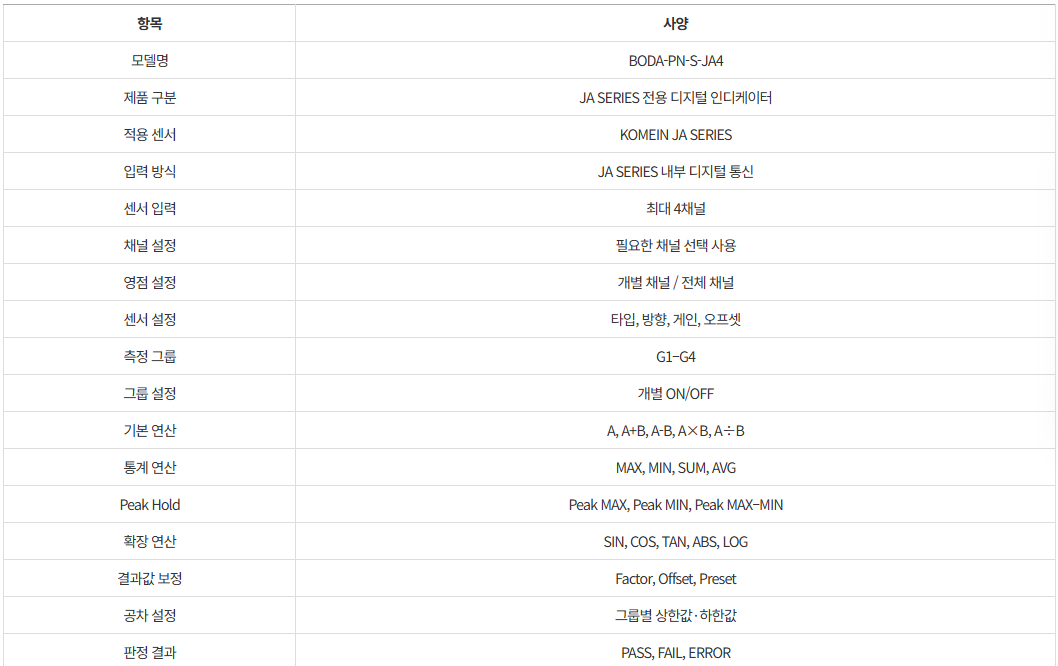

BODA-PN 제품 사양

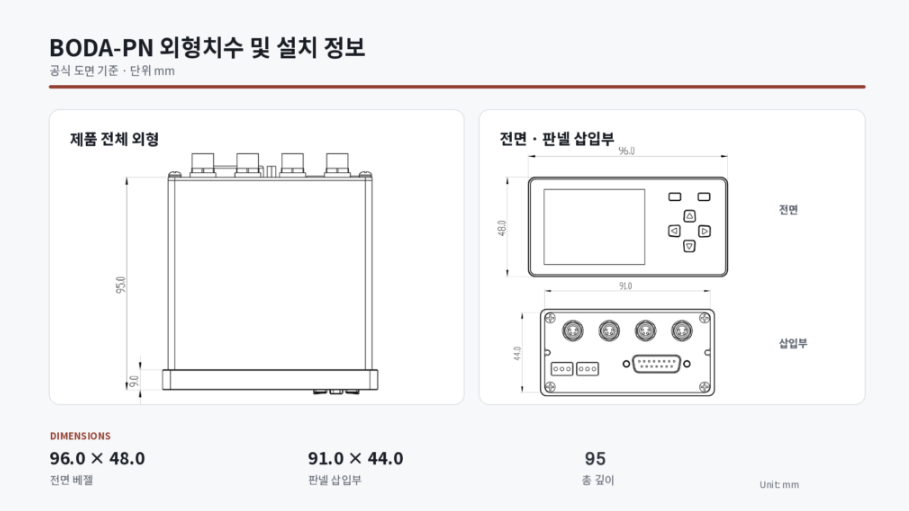

외형 치수
